考古文物繪圖現狀

考古文物繪圖是考古文物工作者一項重要的任務。考古繪圖是考古工作者通過實地勘測、細心觀察，同時借助工具，使用繪圖技法，詳實記錄遺址面貌，文物器形、大小、紋飾、相對位置等原始信息的重要手段。甚至很多單位設立了文物繪圖師，專門來完成這項工作。

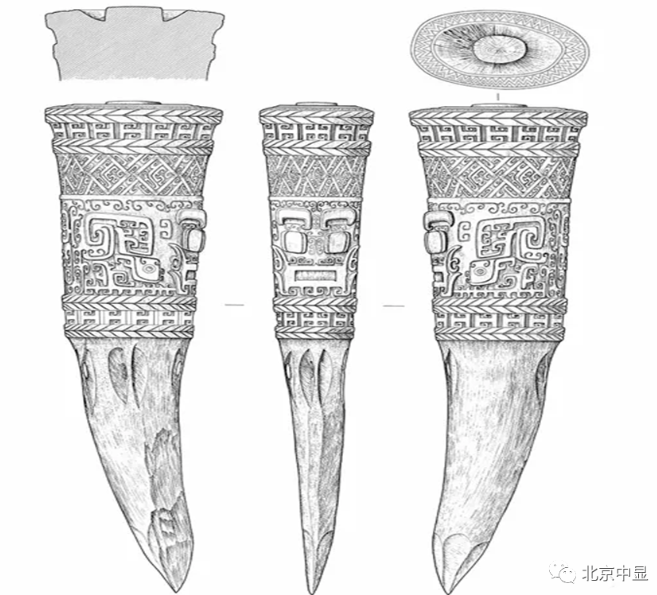

文物繪圖效果（來源網絡）

迄今為止，我國考古繪圖主要依賴手工完成。我國考古學建立之初，傳統手工繪圖就是不可或缺的工作內容。即使在攝影技術高度發展的今天，考古繪圖工作雖然加入了新的技術，但大量在現場依照實況和器物手工繪制的圖紙，依然是現場采集的資料，其價值是臨摹、修改、復制、打印等后續而成的二手資料所不能比擬的。可以說，目前還沒有找到一個完全能夠替代手繪的方法。

北京中顯研發新技術方案

通過和考古文物工作者多次交流，了解到了客戶的這一需求之后，我們一直在研究運用三維掃描技術實現快速的文物繪圖的方法，獲得了多方面的突破。

案例一：

比如對于這樣一件青銅文物，我們要完成文物繪圖，是相當麻煩的。而且不同的角度都要做一次不同的繪制，耗時費力，而且還會出現人為誤差，導致繪制不準確的問題。

三維掃描秦始皇銅像

然而，通過三維掃描之后，我們卻可以完整的三維模型數據，精度高達幾微米。做到不僅形似而且神似。

采用Creaform GoSCAN Spark掃描

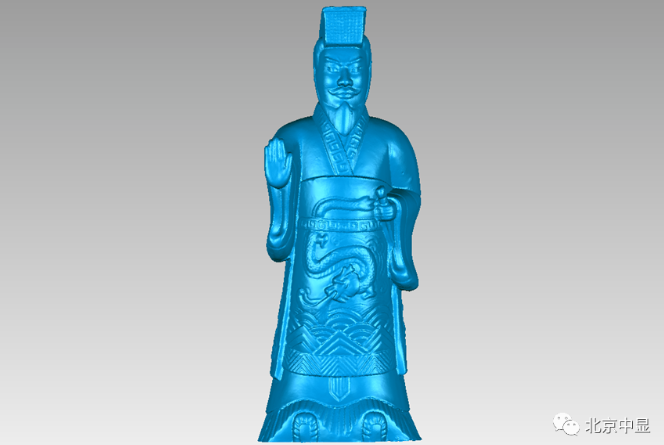

三維掃描數據

得到掃描數據之后，我們可以自動提取不同角度，不同側面的二維繪圖，如下圖。這比起手繪圖來說，不僅高效、準確，而且是可追溯的。

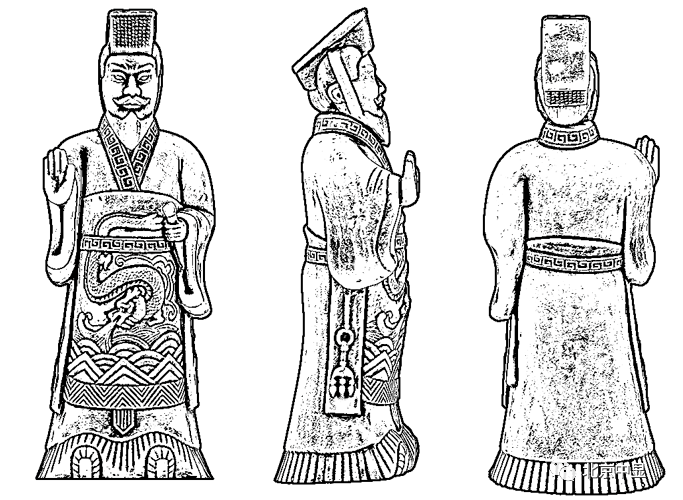

二維線畫圖

案例二:

下面我們來看另外有一個例子，就是提取古代石碑上面的文字或者圖案。傳統的方式是需要拓片，即用紙緊覆在碑帖或金石等器物的文字或花紋上,用墨或其他顏色打出其文字、圖形來的印刷品。這種方法雖然效果不錯，但是需要直接接觸文物，對文物有一定的損害。

而我們的方案是直接進行非接觸的三維掃描，在三維數據上提取出文字或者圖案信息。如下圖，是一個墓志銘石碑，我們采用了我們無需貼點的Metrascan三維掃描儀，可以快速地掃描出石碑的三維模型，精度高達0.025mm。

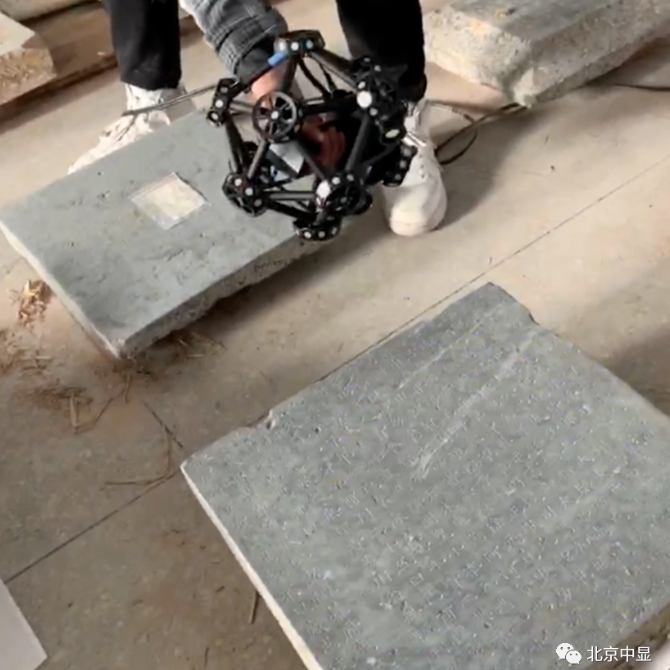

現場三維掃描墓志銘石碑

三維掃描效果圖

 獲取碑文的三維數據之后，我們通過對模型的優化，實現精準、有效地提取上面的碑文和圖案，無需任何手繪。

三維模型優化圖

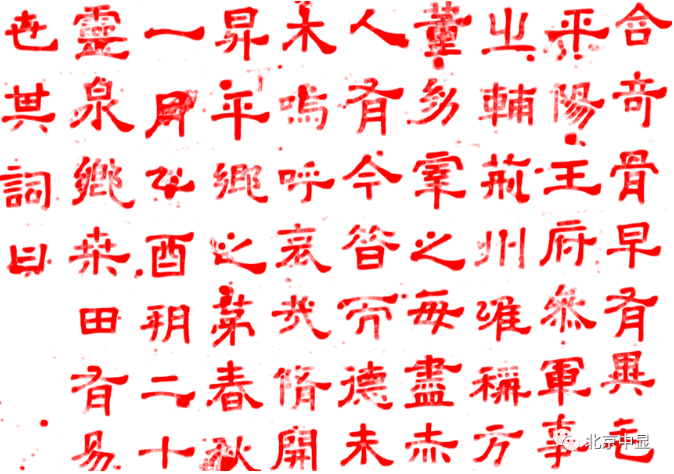

局部文字提取效果圖

可以說我們研發的方法其效果十分的驚艷，比拓片更加接近真實情況，而且避免了對文物的損害，甚至可以自定義設置提取的顏色、角度、分辨率等，提供更加豐富文物資料的圖檔。

結束語

文物是我們文化的載體，科技前進的動力。如今，北京中顯利用的三維掃描技術，有效地實現了文物圖像的提取和保存。我們期待更多的文物保護單位能和我們一起攜手合作，為中國文物保存工作，做出更多的貢獻！
