沙灘車是全地形車—All Terrain Vehicle(適合所有地形的交通工具)縮寫是ATV的俗稱，又稱“全地形四輪越野機車”。沙灘車可以在任何地形上行駛的車輛，在普通車輛難以機動的地形上行走自如。車輛簡單實用，越野性能好，外觀一般無篷。

——百度

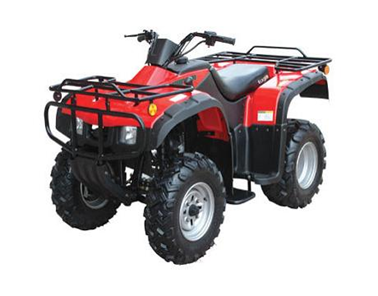

圖1 沙灘車

客戶的問題

該客戶是集沙灘車研發設計制造于一體的企業，需要對上一代的產品進行改進，然后加入新的設計理念，推出下一代產品，所以希望對生產的沙灘車車車架進行逆向設計，加速新產品的開發。沙灘車車架是一個合金管架結構，弧度較大，采用傳統的測量方法比較困難，無法快速獲取沙灘車車架的三維模型數據。

解決方案

針對客戶的需求，北京中顯工程師提出解決方案中使用CREAFORM手持式三維激光掃描儀（快速獲取沙灘車車架高精度的三維數據）+逆向設計軟件Geomagic Design X（完成沙灘車車架的逆向設計）。

使用三維掃描儀CREAFORM HandySCAN Black對沙灘車車架進行三維掃描，然后使用CREAFORM三維掃描儀自帶的數據處理軟件VXmodel進行數據處理，將處理后的數據導入逆向設計軟件Geomagic Design X中，進行沙灘車車架的逆向設計。加速新產品的開發。

方案大致流程如下圖：

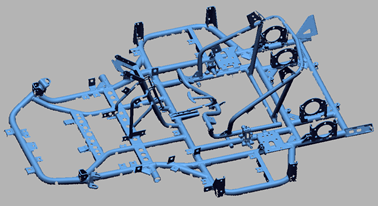

圖2 車架三維掃描數據

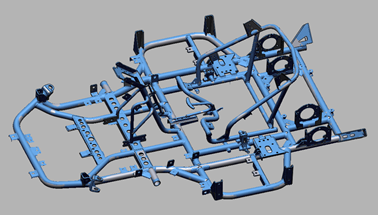

圖3 逆向設計結果

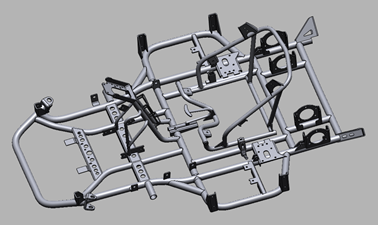

圖4 逆向設計結果

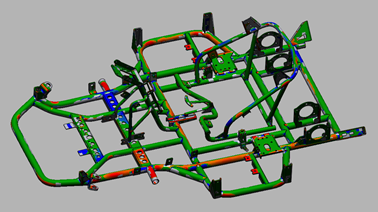

圖5 檢測逆向結果

HandySCAN 3D BLACK Elite激光掃描儀的三大特點

1、可靠性、分辨率

 不論測量安裝質量以及用戶經驗如何，HandySCAN 3D 始終可實現精 確測量，同時提供高分辨率和可追蹤結果。以動態參考為特點，掃描儀和部件都可在測量期間移動，且可以確保掃描高質量。

 ? 精度：0.025 mm

 ? 體積精度：0.020 + 0.040 mm/m (0.0008 in + 0.0005 in/ft)

 ? 驗收測試依據：VDI/VDE 2634 第3部分ISO 17025 認證實驗室

 ? 細節高分辨率

2、便攜性

本手持式 3D 掃描儀是一款獨立操作的設備，無需使用三腳架或外部跟蹤設備即可操作可裝入小型手提箱、隨處攜帶、在任何環境條件下 使用，性能不會受到影響。

 ? 輕量：0.94 kg (2.1 lb)

 ? 自定位和動態參考

 ? 可裝入手提箱

 ? 將其帶到任何所需的地方

3、更快的 3D 掃描流程

 HandySCAN 3D 掃描儀以多條激光十字線和自動網格生成為特點，可實現從安裝、掃描到存檔的快速工作流。

 ? 直接可用的文件

 ? 高測量速率：高達 1,300,000 次測量/秒

 ? 11條激光十字線，掃描區域廣

 ? 快速安裝：安裝運行可在2分鐘內完成
