  • 使用creaform三維掃描儀剖切掃描實現精密管道內外結構逆向
  • 本站編輯:北京中顯恒業儀器儀表有限公司發布日期:2022-05-17 15:23 瀏覽次數:

案例背景

有一個客戶需要逆向制造一個精密的管道部件,部件的外部是回轉體,比較好測量,但是內部的管道是由多段復雜的圓柱或者圓錐對接而成,而且內部的尺寸要求非常精密,他們找不到很好的測量方法。


解決方案

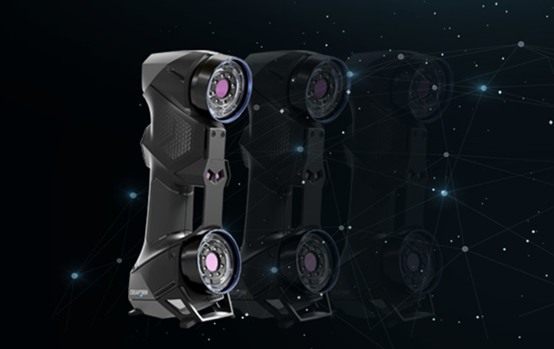

但客戶將需求提交給北京中顯,我們為他提供了剖切掃描的解決方案。因為管道細的部分只有1mm多,我們使用了我們精細的handyscan black藍色激光三維掃描儀,這款設備分辨率和精度都能達到0.025mm,可以滿足客戶的需求。


掃描完成之后,我們通過Vxmodel軟件,擬合內部管道的尺寸,并進行逆向建模。

 實施過程

 具體操作,我們按如下步驟實施:

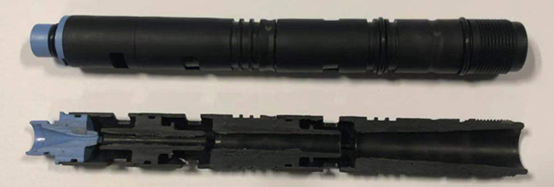

對管道部件進行剖切,剖切之后的部件如下圖所示:

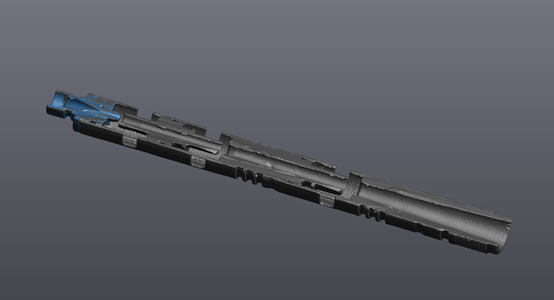

按照上圖整體效果進行一次掃描,獲得整體的裝配三維模型數據

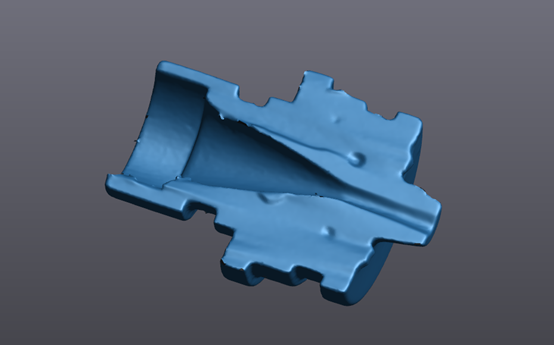

第三步,分別對四個小部件進行掃描,每個掃描兩次,并拼接成完整的數據模型。

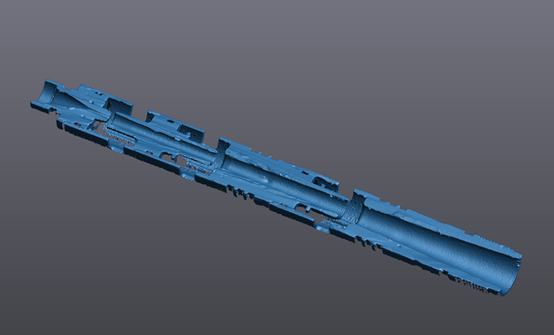

第四步,四個小部件模型對齊到整體的三維模型中,生成完整的裝配三維模型

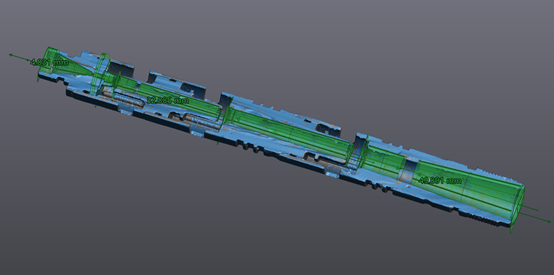

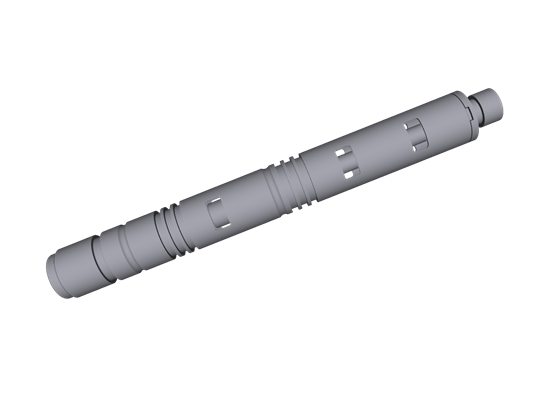

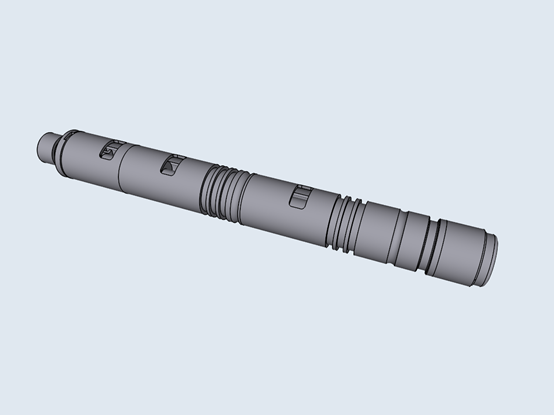

第五步,在Vxmodel中測量內外關鍵尺寸,并進行逆向建模。
