客戶問題

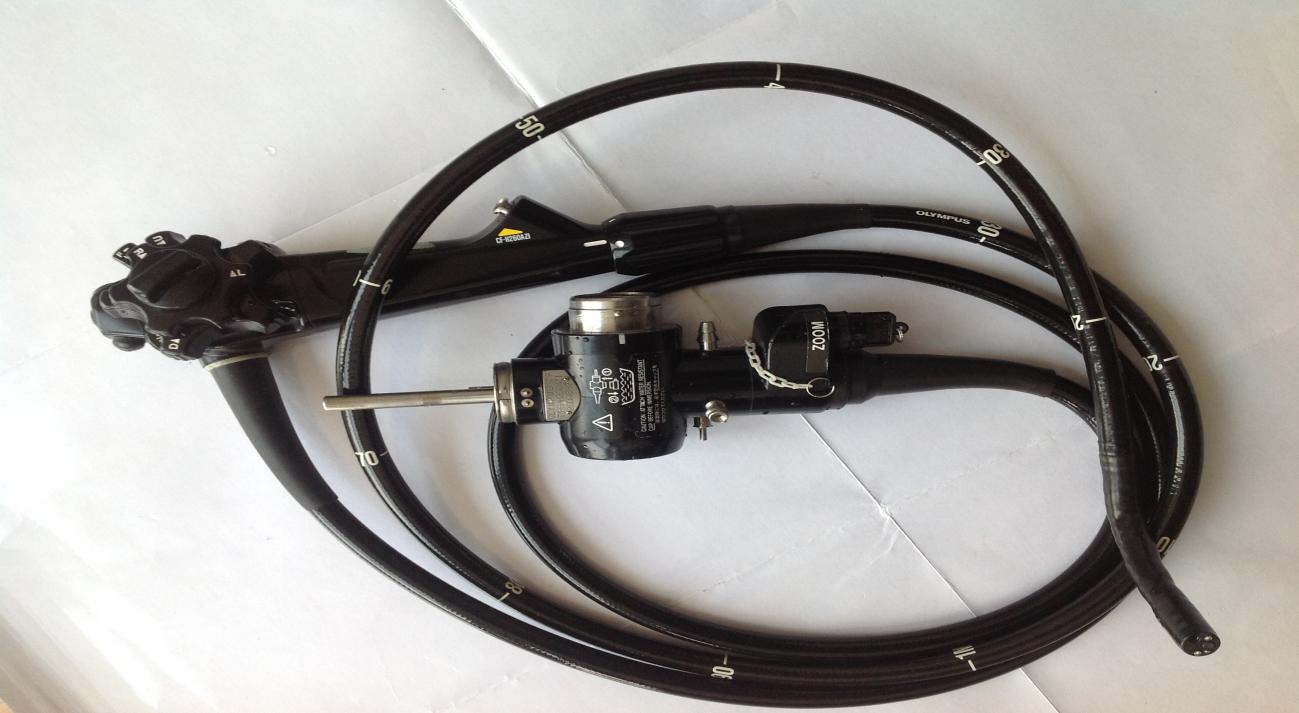

    客戶是一家醫療器械企業。在同行業在具有很高的知名度。以誠信、實力和質量獲得業界的高度認可，堅持以客戶為核心，“質量到位、服務一流”的經營理念為廣大客戶提供優質的服務。客戶由于時間久遠，原內窺鏡圖紙遺失，需對產品重新進行數據的采集，

解決方案

    傳統方法是正向重新設計，這樣工作的開發周期長，浪費時間與人力。于是客戶聯系到我們，希望通過三維掃描的方式獲取內窺鏡外部尺寸再進行逆向設計。因為被掃描產品外形很小，對表面細節要求嚴格，所以中顯工程師選用HANDYSCAN BLACK來掃描，獲取產品的三維數據，再通過逆向設計軟件重新做出三維數據模型。

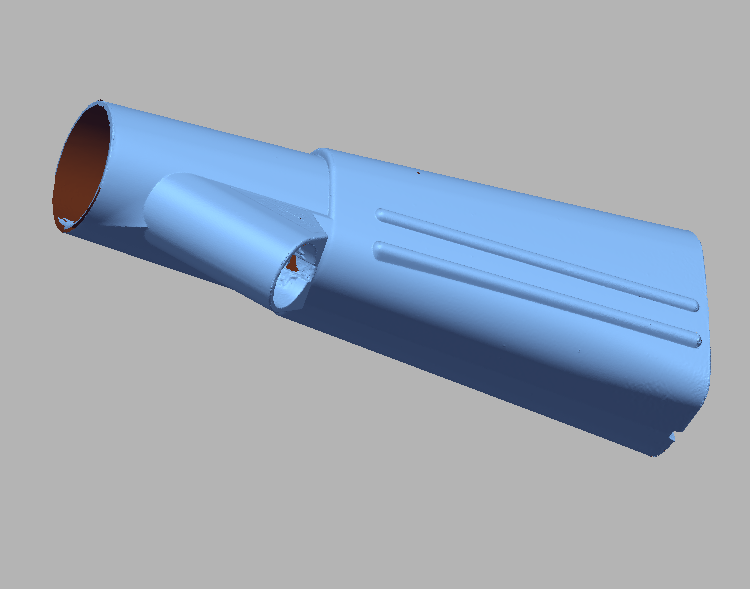

掃描數據

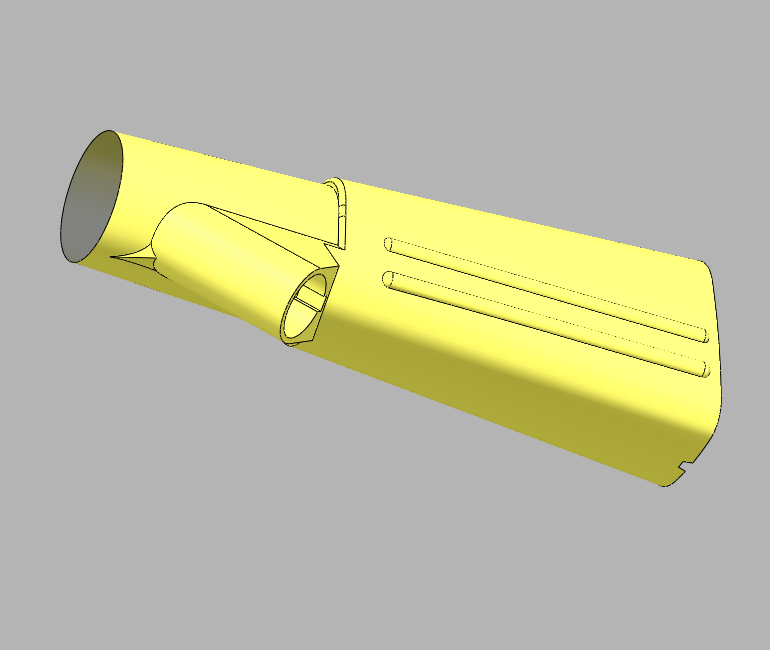

逆向設計CAD模型

方案優勢

    通過三維掃描逆向設計的CAD模型交付給客戶，一整套設計下來周期只要一個星期，大大縮減了開發的時間成本。

HandySCAN 3D BLACK激光掃描儀的三大特點

1、可靠性、分辨率

     不論測量安裝質量以及用戶經驗如何，HandySCAN 3D 始終可實現精 確測量，同時提供高分辨率和可追蹤結果。以動態參考為特點，掃描儀和部件都可在測量期間移動，且可以確保掃描高質量。

     ?精度：0.025 mm

     ? 體積精度：0.020 + 0.040 mm/m (0.0008 in + 0.0005 in/ft)

     ?驗收測試依據：VDI/VDE 2634 第3部分     ISO 17025 認證實驗室

     ?細節高分辨率

2、便攜性

     本手持式 3D 掃描儀是一款獨立操作的設備，無需使用三腳架或外部跟蹤設備即可操作 可裝入小型手提箱、隨處攜帶、在任何環境條件下 使用，性能不會受到影響。

     ?輕量：0.94 kg (2.1 lb)

     ?自定位和動態參考

     ?可裝入手提箱

     ?將其帶到任何所需的地方

3、更快的 3D 掃描流程

     HandySCAN 3D 掃描儀以多條激光十字線和自動網格生成為特點，可實現從安裝、掃描到存檔的快速工作流。

     ?直接可用的文件

     ?高測量速率：高達 1,300,000 次測量/秒

     ? 11條激光十字線，掃描區域廣

     ?快速安裝：安裝運行可在2分鐘內完成
