項目背景

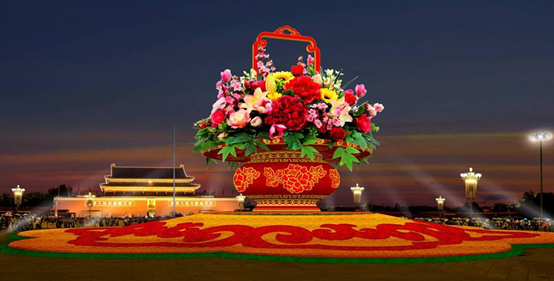

這些年每逢國慶，你都會看到天安門廣場的“祝福祖國”大花藍，花藍的效果十分震撼，寓意為“團結、奮進、祝福”。大花藍頂高17米，籃體高15.3米，花壇底部直徑50米，里面的仿真花有10種共90多朵，花朵直徑1.5-3米，一朵花重達100多公斤。

這個花籃首先是由插花藝術家，根據花的品種和顏色搭配創作出來的一個小樣，之后再放大施工。如果施工的時候走樣，就會失去美感，失去藝術的精髓。如何將隨意插放的花朵，實現精準施工，這是一個不小的難題。

解決方案

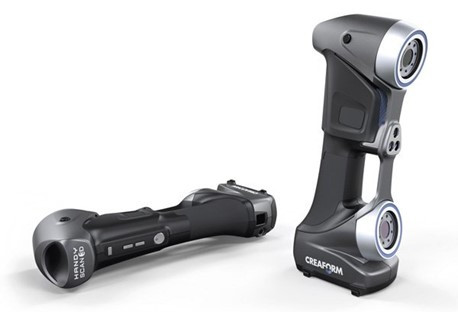

為了解決施工定位的問題，負責工程施工的蕭經理找到了我們，讓我們用三維掃描技術找到花朵在花籃平面上的準確位置。這對于三維掃描來說只能說一句“SO EASY”,我們只需要用handyscan 700手持式三維激光掃描儀，獲取花籃的三維數據，然后再Geomagic軟件中得到花朵的位置和角度信息即可。

實施過程

下面來看一下，我們具體的實施過程。

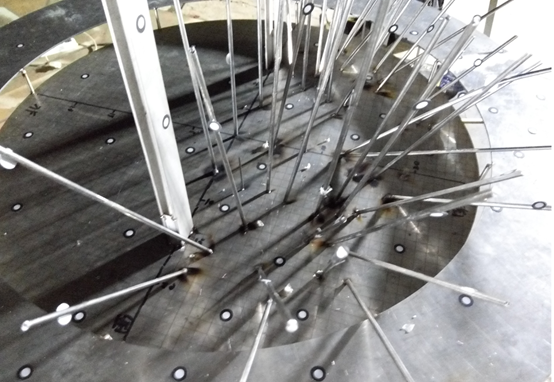

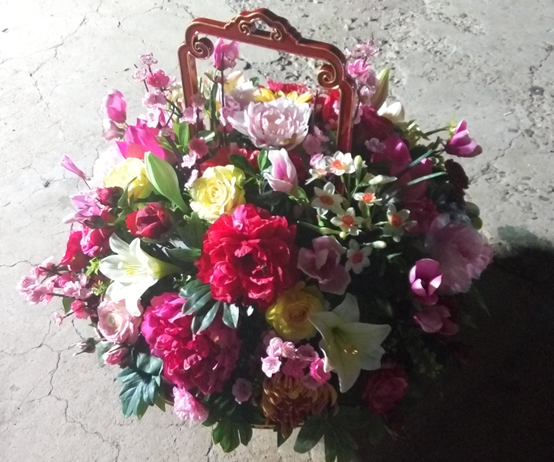

上圖是插花藝術家做好的小樣，為了方便數據獲取，這個小樣并不是真花。把上面的花朵去掉，可以看到下面的鋼筋花干，花干插在花籃平面上，我們要獲取的就是花干在花籃平面的坐標和角度。

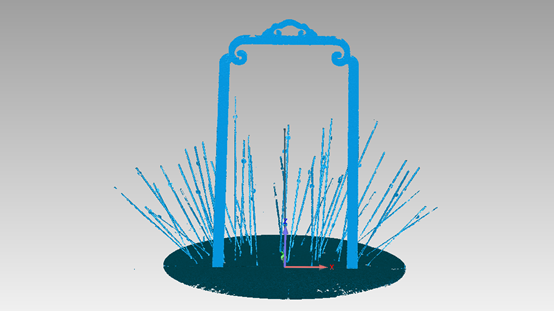

我們在花籃上布置好了定位標記點，然后進行掃描，幾分鐘時間就得到了花籃平面和花干的三維數據。

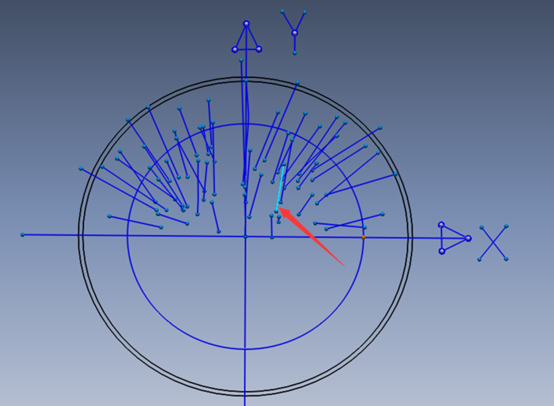

接下來，我們將數據導入到Geomagic DesignX軟件，將花籃平面設置為XY平面，建立坐標系，并進行模型放大，進而求出花干與花籃平面的交點坐標以及長度和角度等數據。

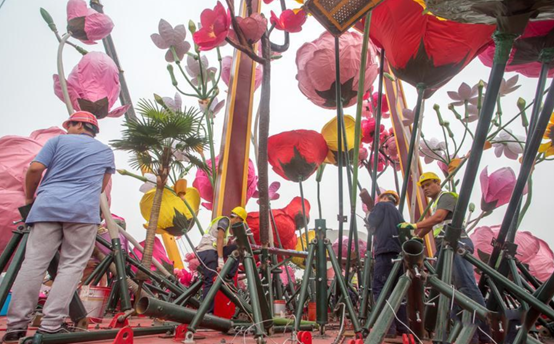

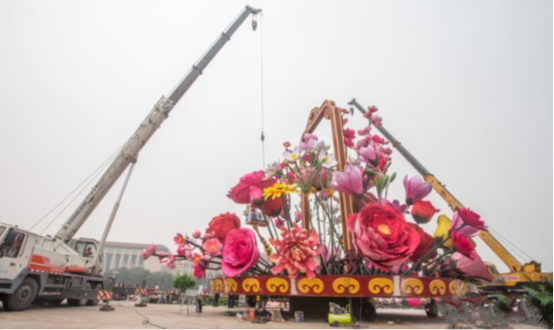

有了這些數據，只需要依葫蘆畫瓢實施安裝施工即可。下面是施工的現場：
