客戶問題:

EPRI是一家核能研究機構，它需要模擬一個焊接在核反應堆內的40英寸直徑的管道。目的是為了以管道數據作參考定制適合的超聲波檢測傳感器。

傳統的方法:

采用焊縫半徑原始設計數據進行探頭研制;然而，構建條件與打印不匹配。這導致超聲波檢查的結果很差。

中顯解決方案:

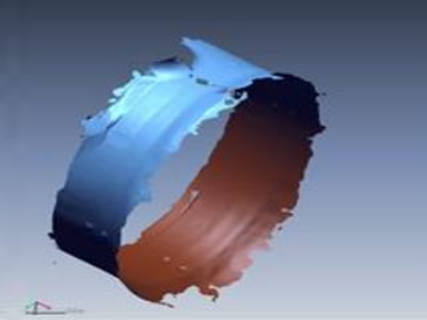

一名工程師在掃描前一周被派往核電站進行現場測量。利用攝影測量技術，每個噴嘴附近都貼上定位標記點，以確保整個管道周圍的數據準確。使用CREAFORM便攜式手持三維激光掃描儀對每個噴嘴的整個圓周表面進行數據采集。

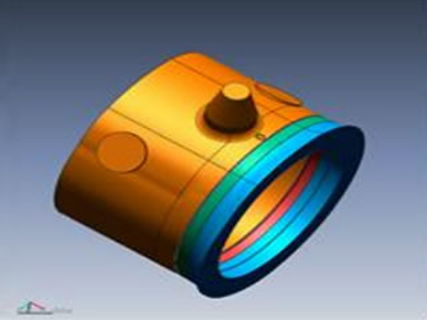

掃描這種裝置的缺點是，管道表層包裹一層復合材料，使得無法被移除來掃描它下面的管道。這導致了一個問題，在建模噴嘴和其他額外的管道數據的坐標對接問題。中顯能夠將來自EPRI的設計數據與從掃描數據中逆向出的CAD結合起來，為每個噴嘴創建有史以來的CAD模型。

MetraSCAN 3D 激光掃描儀的三大特點：

1、TRUaccuracy實際操作條件下的測量

? 實際操作條件下：無論環境條件、部件設置和用戶情況如何，都能實現。

? 自定位：是一個數據采集系統，也是其自身的定位系統；無需配備外部跟蹤或定位設備，使用三角測量法來實時確定自身與被掃描部件的相對位置。

2、TRUportability隨時隨地享有 3D 掃描

? 獨立設備：無需外部定位系統，也無需使用測量臂、三角架或夾具。

? 便攜式掃描：適應各種場所，并且可以在內部或現場使用。

? 輕巧：重量不到1.38kg。

? 便攜：可裝入隨身攜帶的手提箱。

? 可在狹小空間內輕松使用。

? 不需貼任何高反光的定位標記點。

3、TRUsimplicity超級簡單的 3D 掃描流程

? 用戶友好：無論用戶的經驗水平如何，都能在短時間內學習掌握。

? 快速安裝：能在短時間內啟動并運行。

? 直接網格輸出：無需執行復雜的對齊或點云處理。

? 實時可視化：可以在計算機屏幕上看到自己正在執行的操作，以及還需要執行哪些操作。

? 多功能：幾乎無限制的 3D 掃描——不受部件尺寸大小、復雜程度、原料材質或顏色的影響。
