塑料材質的進氣歧管具有質量輕、導熱性差、空氣阻力小等特點。同時在生產過程中它一次成型，合格率高，相比鋁制進氣歧管成本降低了20%~35%。某客戶需要對一款進氣歧管進行抄數，將數據導入電腦上稍作修改，然后開模，實現低成本的批量生產。

客戶的問題

進氣歧管是一個結構比較復雜的物體，不僅死角很多，而且表面的加強筋形狀變化不一。如果采用市面上普通的三維掃描儀，可能會出現數據拼接不上，加強筋部分精度差等問題。

我們的方案

進氣歧管指的是化油器或節氣門體之后到氣缸蓋進氣道之前的進氣管路。它的作用是將空氣、燃油混合氣由化油器或節氣門體分配到各缸進氣道，維護行車的安全。進氣歧管與發動機的連接尺寸公差要求很嚴格，歧管上各傳感器、執行器等安裝也要很準確，因此從數據獲取開始，就不容出現較大誤差。

中顯工程師根據進氣歧管結構復雜，精度要求高等特點，使用了CREAFORM手持式三維掃描儀，采集了進氣歧管的數據，并使用Geomagic Design X完成逆向建模，為客戶進行二次開發提供了依據，大大縮短了客戶對進氣歧管的研發周期。

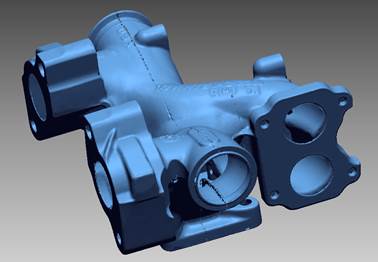

掃描數據

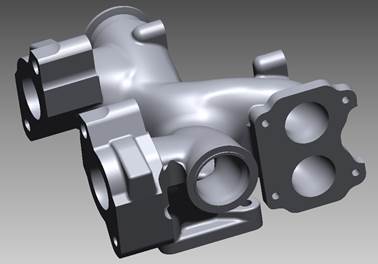

逆向數據

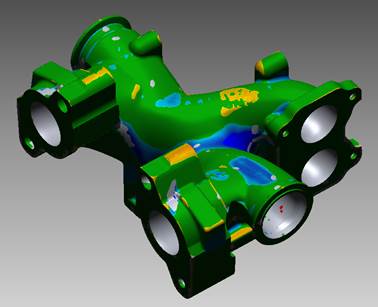

檢測逆向結果

HandySCAN 3D 激光掃描儀的三大特點

1、TRUaccuracy實際操作條件下的測量

? 實際操作條件下：無論環境條件、部件設置和用戶情況如何，都能實現。

? 自定位：是一個數據采集系統，也是其自身的定位系統；無需配備外部跟蹤或定位設備，使用三角測量法來實時確定自身與被掃描部件的相對位置。

2、TRUportability隨時隨地享有 3D 掃描

? 獨立設備：無需外部定位系統，也無需使用測量臂、三角架或夾具。

? 便攜式掃描：適應各種場所，并且可以在內部或現場使用。

? 輕巧：重量不到 1 千克。

? 便攜：可裝入隨身攜帶的手提箱。

? 可在狹小空間內輕松使用。

3、TRUsimplicity超級簡單的 3D 掃描流程

? 用戶友好：無論用戶的經驗水平如何，都能在短時間內學習掌握。

? 快速安裝：能在 2 分鐘內啟動并運行。

? 直接網格輸出：無需執行復雜的對齊或點云處理。

? 實時可視化：可以在計算機屏幕上看到自己正在執行的操作，以及還需要執行哪些操作。

? 多功能：幾乎無限制的 3D 掃描——不受部件尺寸大小、復雜程度、原料材質或顏色的影響。
