問題：

鱷魚頭骨的展示要想使其表現的更傳神需要有特定的夾具去支撐。夾具的設計要使頭骨的顎呈張開狀態，使得安裝之后視覺上吸引力。但是像這種定制化的產品一是不好做，二成本也會很高。

傳統方法：

要想制作一個這樣的夾具裝置，傳統的方法是通過注塑來實現；但是這種方法不僅需要反復的測試，還需花費大量的時間和勞動力成本在里面。

解決方案：

中顯的工程師針對這一問題，提出采用Creaform的HandySCAN 700掃描儀來解決這一難題。由于需要固定鱷魚頭骨的一個張嘴角度，我們需藥先將其進行拆分，拆成上顎和下顎還有支撐夾具三個部分，通過分開掃描我們得到所需的完整數據，然后將所有數據導入Geomagic的Design X軟件中進行數據合并，從而得到鱷魚頭骨在張嘴狀態下的完整數據。后期我們通過3D打印將其打印出來供給大家展示觀看。

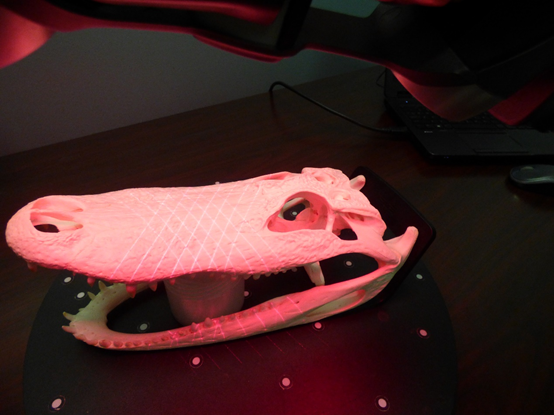

掃描現場

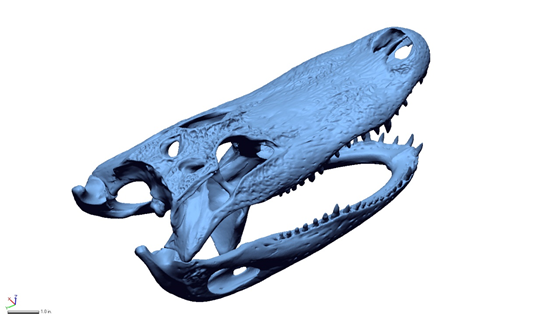

掃描數據

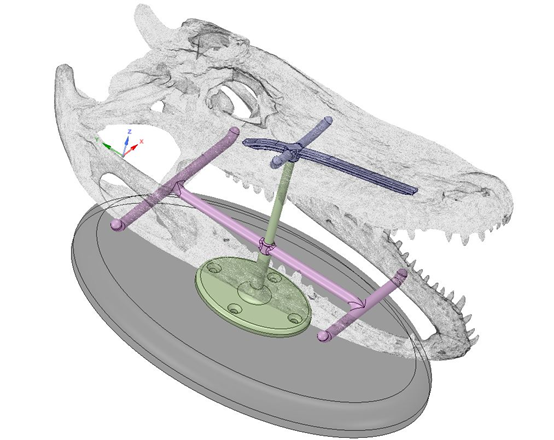

支撐夾具模擬安裝

成品展示

HandySCAN 3D 激光掃描儀的三大特點

1、TRUaccuracy實際操作條件下的測量

   ? 實際操作條件下：無論環境條件、部件設置和用戶情況如何，都能實現。

   ? 自定位：是一個數據采集系統，也是其自身的定位系統；無需配備外部跟蹤或定位設備，使用三角測量法來實時確定自身與被掃描部件的相對位置。

2、TRUportability隨時隨地享有 3D 掃描

   ? 獨立設備：無需外部定位系統，也無需使用測量臂、三角架或夾具。

   ? 便攜式掃描：適應各種場所，并且可以在內部或現場使用。

   ? 輕巧：重量不到 1 千克。

   ? 便攜：可裝入隨身攜帶的手提箱。

   ? 可在狹小空間內輕松使用。

3、TRUsimplicity超級簡單的 3D 掃描流程

   ? 用戶友好：無論用戶的經驗水平如何，都能在短時間內學習掌握。

   ? 快速安裝：能在 2 分鐘內啟動并運行。

   ? 直接網格輸出：無需執行復雜的對齊或點云處理。

   ? 實時可視化：可以在計算機屏幕上看到自己正在執行的操作，以及還需要執行哪些操作。

   ? 多功能：幾乎無限制的 3D 掃描——不受部件尺寸大小、復雜程度、原料材質或顏色的影響。
