客戶問題：為滿足新的需求和應用，美國陸軍正在設計改裝現有直升機，如黑鷹直升機。由于飛機的年齡太老，目前還沒有3D CAD模型可供參考。

傳統方案：從原始的工程圖紙中創建CAD文件，并反復設計調試直到正確的匹配，設計周期長，匹配難度大。

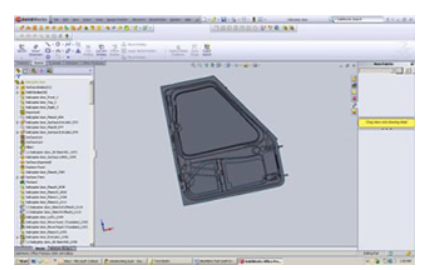

中顯方案：使用CREAFORM手持式三維激光掃描儀掃描，掃描數據在Geomagic Design X中進行注冊、合并和對齊，以生成多個多邊形網格(圖1)。在Design X中，網格可以作為實體模型開發的參考。使用“實時傳輸”特性將每個單獨的特征發送到Solidworks中進行后期修改。

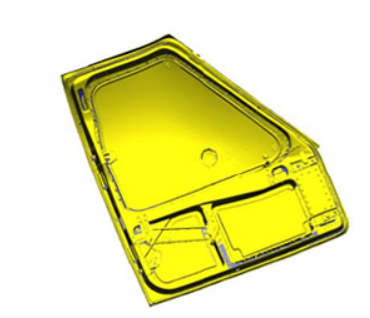

掃描stl數據

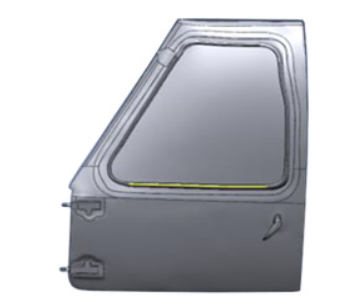

逆向CAD數模

發送到Solidworks軟件

方案優勢：

?  掃描儀掃描效率快，精度高，便攜性好。

?  能夠在不需要猜測和大量返工的情況下進行一次性設計修改調整。

?  可以將設計好的CAD模型發送到Solidworks軟件中，在Solidworks中交付的模型具有完整的模型歷史，便于更新和設計更改。
