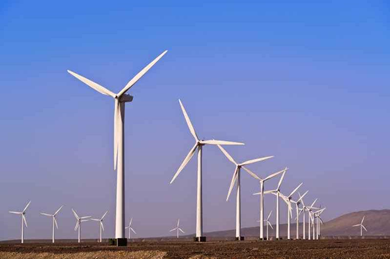

風能是一種清潔無公害的的可再生能源，早期人們通過風車來抽水、磨面等，而現今利用風力發電機，將風能轉化為電能，也正在被廣泛的應用。風是一種潛力很大的新能源，目前全世界每年燃燒煤所獲得的能量，只有風力在一年內所提供能量的三分之一。說到風能，在這里不得不提一句風力發電機。風力發電機由多個部件組成，其中輪轂在風力發電機傳動系統中起到連接葉片和主軸的作用，它承受著復雜交變載荷，是整個機組重要的受力部件，因此設計制造的好壞將對整個機組的穩定運行產生重要的影響。

風電輪轂以及基座的尺寸一般在3.5米以上而且占據空間較大。要想檢測它的整體形面變化及壁厚用人工檢測的方法費時費力，中顯的工程師推薦Maxshot+MetraScan750的方案進行檢測。MaxSHOT拍照定位：用于獲得高精度定位模型;MetraScan750用于三維掃描，獲取葉片三維數據,必要時不貼或者少貼定位標點。

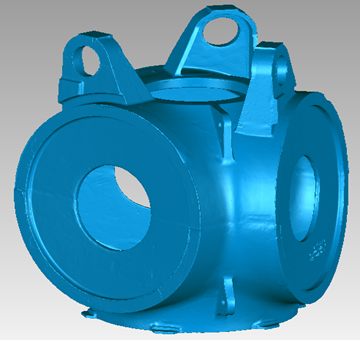

掃描數據

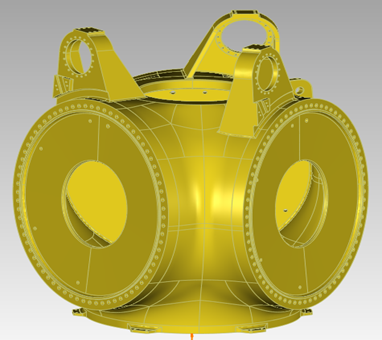

CAD模型

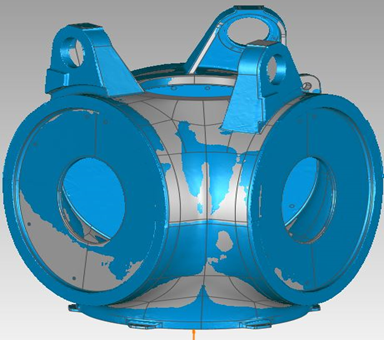

對齊坐標系

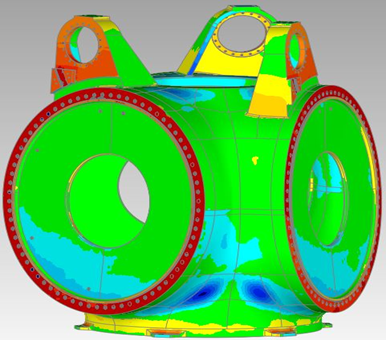

3D比較數據彩圖

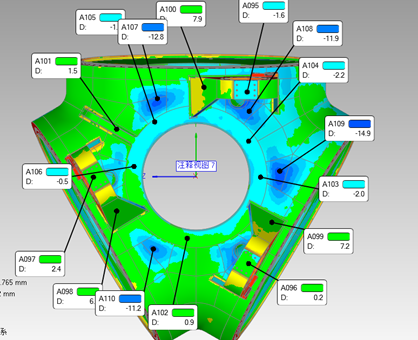

彩圖注釋

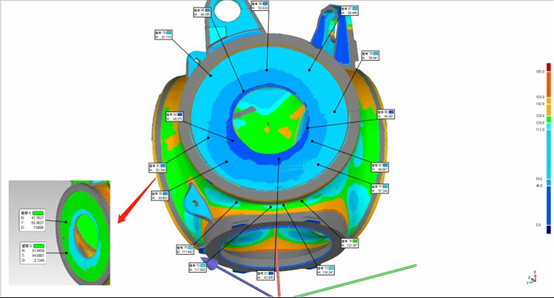

壁厚注釋

MaxSHOT優勢：

     ?計量級測量: 得益于高達 0.015 mm 的精度水平以及較高的重復性

     ?體積精度: 精確至 0.015 mm/m

     ?平均誤差: 小至 0.005 mm/m

     ?無與倫比的精度: 尺寸在 2 到 10 米之間的零部件的測量精度可提高 40%

     ?直觀的控制和操作: 體驗超短的培訓和學習曲線

     ?多功能按鈕: 可與 Creaform 的 3D 掃描和測量軟件 VXelements 輕松交互

     ?舒適度最大化: MaxSHOT 3D 采用了大量人體工程學設計，專為攝影測量應用和大尺寸零部件測量開發

MetraSCAN 3D 激光掃描儀的三大特點

1、TRUaccuracy實際操作條件下的精確測量

     ? 實際操作條件下的高精確性：無論環境條件、部件設置和用戶情況如何，都能實現高精確性。

     ? 自定位：是一個數據采集系統，也是其自身的定位系統；無需配備外部跟蹤或定位設備，使用三角測量法來實時確定自身與被掃描部件的相對位置。

2、TRUportability隨時隨地享有 3D 掃描

     ? 獨立設備：無需外部定位系統，也無需使用測量臂、三角架或夾具。

     ? 便攜式掃描：適應各種場所，并且可以在內部或現場使用。

     ? 輕巧：重量不到1.38kg。

     ? 便攜：可裝入隨身攜帶的手提箱。

     ? 可在狹小空間內輕松使用。

     ? 不需貼任何高反光的定位標記點。

3、TRUsimplicity超級簡單的 3D 掃描流程

     ? 用戶友好：無論用戶的經驗水平如何，都能在短時間內學習掌握。

     ? 快速安裝：能在短時間內啟動并運行。

     ? 直接網格輸出：無需執行復雜的對齊或點云處理。

     ? 實時可視化：可以在計算機屏幕上看到自己正在執行的操作，以及還需要執行哪些操作。

     ? 多功能：幾乎無限制的 3D 掃描——不受部件尺寸大小、復雜程度、原料材質或顏色的影響。
