盾構機是一種使用盾構法的隧道掘進機。盾構的施工法是掘進機在掘進的同時構建（鋪設）隧道之“盾”（指支撐性管片），它區別于敞開式施工法。

盾構管片是盾構施工的主要裝配構件，是隧道的內層屏障，承擔著抵抗土層壓力、地下水壓力以及一些特殊荷載的作用。盾構管片是盾構法隧道的永久襯砌結構，盾構管片質量直接關系到隧道的整體質量和安全，影響隧道的防水性能及耐久性能。

——萬能的度娘

盾構管片

客戶的問題

在盾構工程施工過程中，土層壓力、地下水壓力以及一些特殊荷載的作用會使盾構管片變形，甚至損壞，這就要求盾構管片有很高的強度和韌性。管片模具作為盾構管片生產的載體，其尺寸精度直接決定了盾構管片的精度，如果模具的變形沒有被檢測出來，那么生產出來的管片都存在質量問題，是不合格的，有問題的管片若拼裝到隧道將是一件非常危險的事情。某盾構管片生產商希望引進的檢測技術以提高產品質量，擁有更大的市場。

傳統測量手段

傳統測量技術由于只能檢測部分?jǐn)嗝娉叽纾＞邇蓚?cè)的邊線弧長和寬度，無法檢測出管片模具的整體變形，并且也不能檢測模具底部的曲面變形情況。

解決方案

在管片模具進場驗收合格后，采集初始三維圖形信息作為參考（初始）模型，生產到一定的周期后，再次采集此模具的三維圖形信息作為檢測模型，將檢測模型與參考模型進行坐標系對齊，對比得出各個特征面的變形量。模型對齊有特征對齊和擬合對齊兩種方法，客戶經過反復實踐，確定采用擬合對齊來進行參考與測試模型的坐標系對齊。經過多次使用，客戶對該設備有了很大的認識。

客戶采用Creaform MetraSCAN三維激光掃描系統進行盾構管片模具精度掃描。

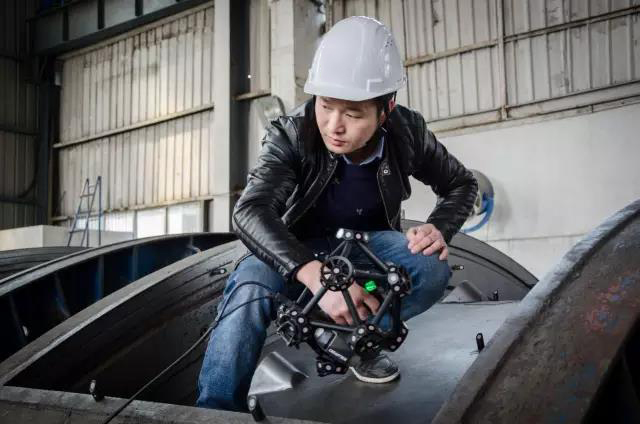

掃描現場

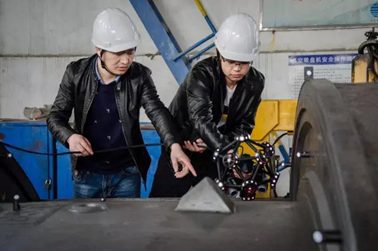

在掃描前需要對設備進行校準

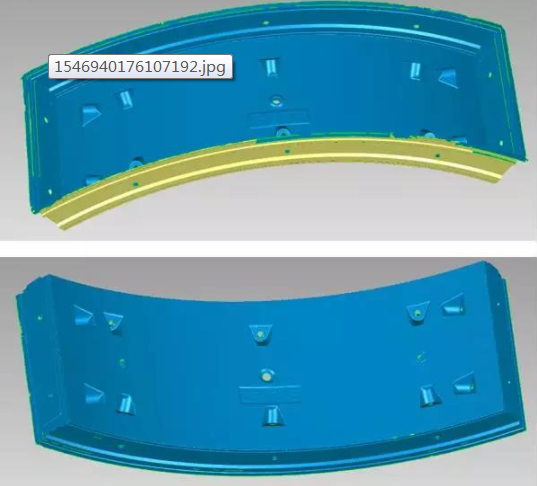

掃描數據

Creaform  MetraSCAN三維激光掃描測量技術擁有的測量手段，Creaform的 TRUaccuracy? 技術確保了高精度的測量，無需考慮周圍環境（不穩定，震動，熱變化等）或操作者熟練程度。借助Creaform MetraSCAN三維激光掃描測量技術，將極大程度提高工程精度和效率，這一技術領域的進步標志著三維激光管片掃描技術零的突破。

MetraSCAN 3D 激光掃描儀的三大特點

1、TRUaccuracy實際操作條件下的測量

? 實際操作條件下：無論環境條件、部件設置和用戶情況如何，都能實現。

? 自定位：是一個數據采集系統，也是其自身的定位系統；無需配備外部跟蹤或定位設備，使用三角測量法來實時確定自身與被掃描部件的相對位置。

2、TRUportability隨時隨地享有 3D 掃描

? 獨立設備：無需外部定位系統，也無需使用測量臂、三角架或夾具。

? 便攜式掃描：適應各種場所，并且可以在內部或現場使用。

? 輕巧：重量不到1.38kg。

? 便攜：可裝入隨身攜帶的手提箱。

? 可在狹小空間內輕松使用。

? 不需貼任何高反光的定位標記點。

3、TRUsimplicity超級簡單的 3D 掃描流程

? 用戶友好：無論用戶的經驗水平如何，都能在短時間內學習掌握。

? 快速安裝：能在短時間內啟動并運行。

? 直接網格輸出：無需執行復雜的對齊或點云處理。

? 實時可視化：可以在計算機屏幕上看到自己正在執行的操作，以及還需要執行哪些操作。

? 多功能：幾乎無限制的 3D 掃描——不受部件尺寸大小、復雜程度、原料材質或顏色的影響。
