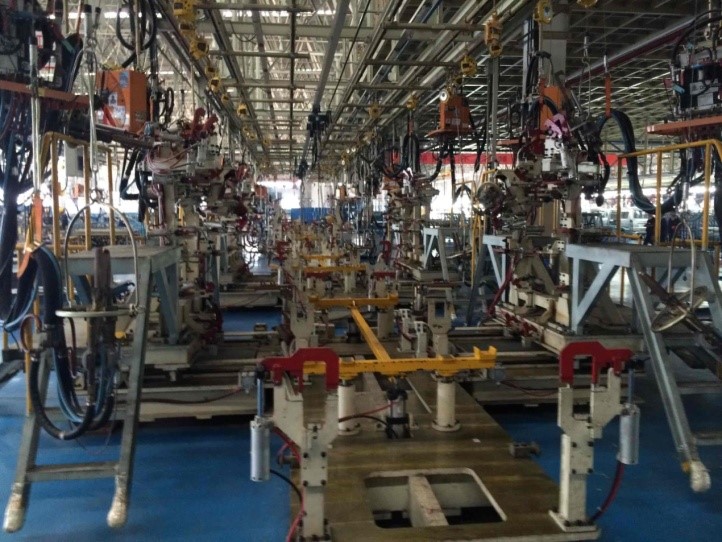

汽車焊裝夾具是把零件迅速、準確地定位在固定的位置上，并使其固定不發生偏移的工具，是生產的手段；在連續生產同樣的產品時，夾具不能有變形或移動，能滿足圖紙設計的公差要求；夾具要滿足安裝、定位夾緊、焊接、取出方便的要求。汽車焊裝夾具是保證車身焊接質量和精度的重要工藝設備，隨著CAD技術的不斷成熟和知識工程的迅速發展，其柔性化程度要求越來越高，同時對焊裝夾具的定位精度有了更高的要求。因此，便攜式三維激光掃描儀在焊裝生產線精度控制方面得到了很好的應用。

檢測流程：

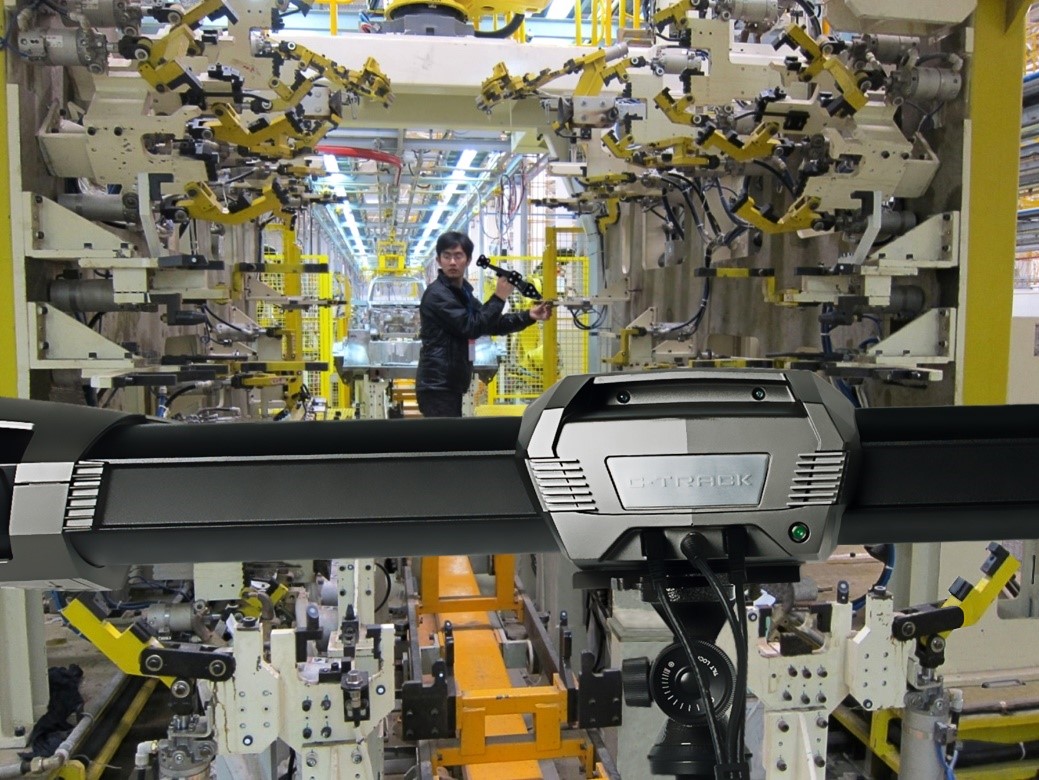

將焊裝夾具模型（CAD）導入的三維檢測軟件中，跟數模制作測量工藝，在通過HandyPROBE測頭進行采點檢測，軟件會自動評估產品的質量，并出具檢測報告。

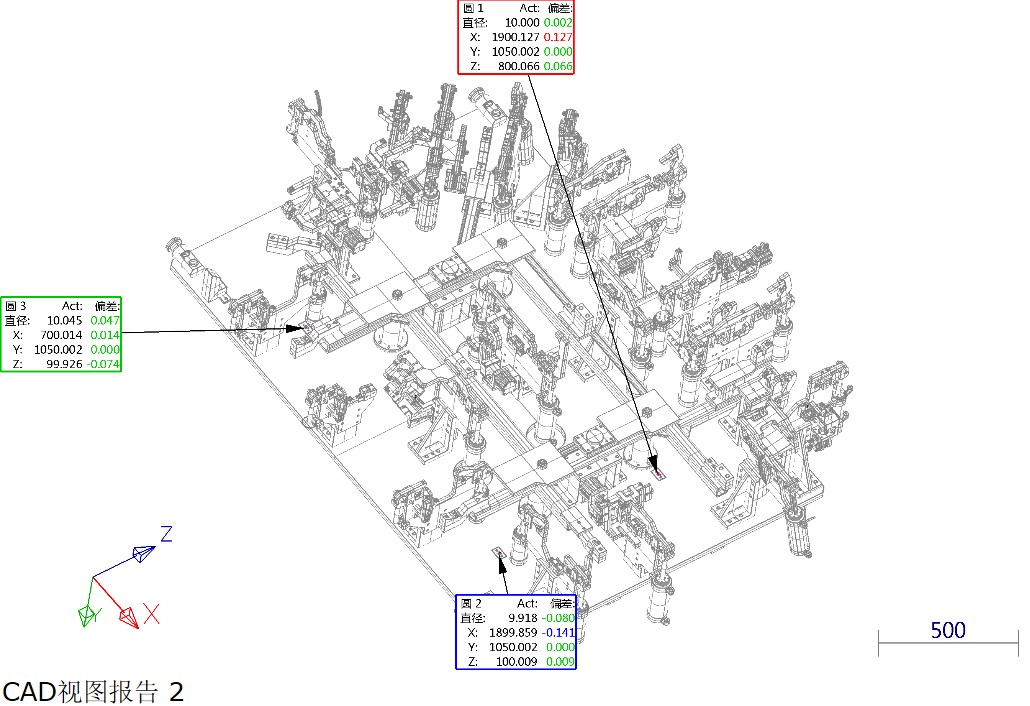

檢測結果：

MetraSCAN 3D 激光掃描儀的三大特點

1、TRUaccuracy實際操作條件下的測量

? 實際操作條件下：無論環境條件、部件設置和用戶情況如何，都能實現。

? 自定位：是一個數據采集系統，也是其自身的定位系統；無需配備外部跟蹤或定位設備，使用三角測量法來實時確定自身與被掃描部件的相對位置。

2、TRUportability隨時隨地享有 3D 掃描

? 獨立設備：無需外部定位系統，也無需使用測量臂、三角架或夾具。

? 便攜式掃描：適應各種場所，并且可以在內部或現場使用。

? 輕巧：重量不到1.38kg。

? 便攜：可裝入隨身攜帶的手提箱。

? 可在狹小空間內輕松使用。

? 不需貼任何高反光的定位標記點。

3、TRUsimplicity超級簡單的 3D 掃描流程

? 用戶友好：無論用戶的經驗水平如何，都能在短時間內學習掌握。

? 快速安裝：能在短時間內啟動并運行。

? 直接網格輸出：無需執行復雜的對齊或點云處理。

? 實時可視化：可以在計算機屏幕上看到自己正在執行的操作，以及還需要執行哪些操作。

? 多功能：幾乎無限制的 3D 掃描——不受部件尺寸大小、復雜程度、原料材質或顏色的影響。
