Creaform 是一家專注于便攜式 3D 測量技術開發和制造以及 3D 工程服務的公司，本次項目由該公司負責完成。 客戶為 Nova Bus，它是北美市場一家主要的城市公交汽車制造商。

項目

本次項目包括檢查汽車后車架的實際狀況并將其與散熱器的安裝點進行比較。 手頭任務還涉及到評估車架在安裝階段產生的變形程度。

Nova Bus 正在尋求可靠可與其自有過程無縫集成的計量解決方案。 公交汽車需要直接在 Nova Bus 工廠的裝配線上進行檢查，在這種情況下，安裝穩定的測量系統無疑是一項挑戰。 因此按照這個要求，從一開始就排除了激光跟蹤器和數字測量臂等系統，因為這類系統對移動、振動或溫度變化過于敏感。 部分關鍵因素致使項目更加復雜化：例如，檢查需要借助升降臺離地進行，因為其中一個測量區域位于汽車車頂。 此外，測量期間裝配線需要停止運行。

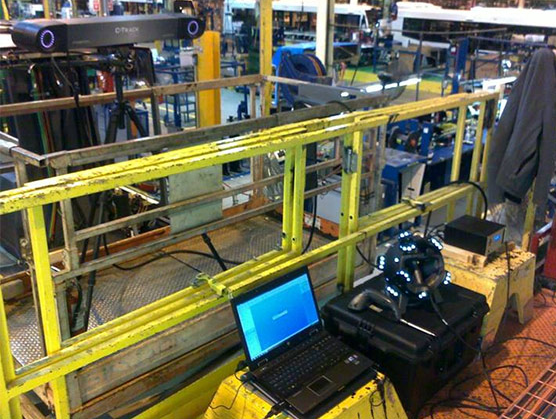

因此，所選的測量設備必須為便攜式緊湊型設備（因為僅升降臺上的空間可用），并且能夠快速獲取數據，以便程度減少裝配線停止運行的時間。

TRUaccuracy 技術與 Creaform 動態測量功能

鑒于該項目的所有特殊要求，由計量專家和應用工程師組成的 Creaform 團隊建議 Nova Bus 使用包含 HandyPROBE 便攜式無臂 CMM 和 MetraSCAN 70 便攜式光學 CMM 掃描儀的系統，因為該系統提供的動態測量功能優勢明顯。 這一關鍵功能可以直接在裝配線上測量公交車車架，即使在振動或變化的環境中也不會影響準確度。

因此，動態參考模式可以在待測部分上鎖定坐標系，使探測和掃描過程中的各部分對齊情況保持不變。

關鍵步驟 – 公交車后車架檢查

1. 定義需求（通用和局部參照系、要檢查的表面和結果格式）；


2. 在汽車和裝配線上安裝測量系統（在非生產時間）；

3. 使用 HandyPROBE 便攜式 CMM 和 MetraSCAN 70 光學 CMM 掃描儀進行測量；

4. 在 5 部汽車上重復測量過程；

5. 分析 3 個步驟中獲得的數據；

1. 分析與散熱器安裝點孔型相關的變化（相對定位公差 [FRTZF]，根據 ASME Y-14.5M 標準）。


2. 通過比色法評估散熱器安裝點引起的后車架幾何形狀變化（CAD 模型，只在散熱器安裝點上調整）；

3. 通過比色法評估已安裝的后車架與理論形狀之間的變形，但不考慮散熱器安裝點的影響（使用后車架 CAD 模型輔助局部對齊）。

在這個特殊案例中，Creaform 技術幫助 Nova Bus 在短短的兩周內完成了檢查階段（包括掃描和數據處理）。 這樣，制造商能夠在計劃的期限之前完成項目，沒有因為測量相關事宜推遲開發進度。

Nova Bus 表示“Creaform 技術有效、快速、通用并且靈活。 不僅如此，Creaform 的知識優化了響應時間，并且交付物（測量和比色報告）非常令人滿意。 我還要強調 Creaform 團隊的支持和可用性在幫助我們解決實際需要方面起到了重要作用。”
