如果您是社交媒體達人，又是改裝定制車發燒友，您應該對 Rob Dahm 不陌生，他是 Youtube 上汽車類播主，個人頻道粉絲訂閱量超過 395,000。

他最近的一個計劃，叫做 Ahura 項目。Rob 擁有一輛 20 世紀 90 年代的馬自達 RX-7 跑車，名叫 Ahura；幾年來，他對這輛跑車一直進行著改裝，在個人汽車改裝定制方面不斷突破極限。經過多次改裝，把原來的四輪驅動車改裝成了“工程學典范”，專家們亦稱贊不已；他安裝的四轉子

3D 掃描全車身

Rob 聽了觀眾的建議，想為 Ahura 項目做一次 3D 建模。于是他將這輛車送往 Creaform 在加州的辦公室，運用 HandySCAN 3D 對這輛老爺車進行全車身掃描。

Rob 解釋說希望通過 3D 模型進行氣流分析和空氣動力測試、并制作汽車前部裝配的碳纖維模具。

此次的車身顏色是緞光深灰色，因其啞光特質，特別適合進行 3D 掃描。在 Creaform 員工 Payam Hariri 對 3D 掃描項目的步驟一一進行演示的過程中，Rob 興致盎然。

HandySCAN 3D 掃描儀 標準工作流程

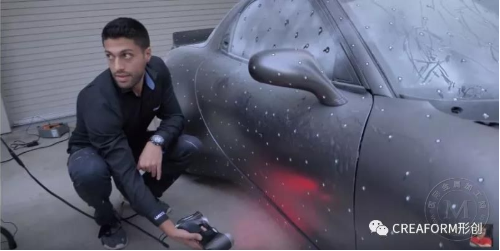

使用 HandySCAN 3D 進行現場掃描之前，還要做一些準備工作，向反光或透明表面（即車窗和車燈）噴灑薄薄一層白色涂層就是其中一步，以防在掃描時 3D 掃描儀的激光束散光。此外，還需在全車身粘貼定位目標點，間距在 4-5 英寸之間。通過這些反光的定位目標點，形成掃描參考模型。

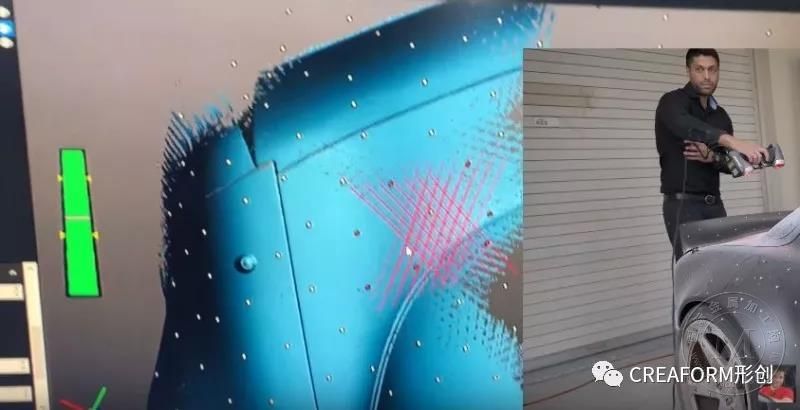

Payam 簡單介紹了 3D激光掃描儀的三角測量原理：通過各目標點與 Handy SCAN 3D 的攝像頭和激光束之間形成的三角，捕捉并測量各坐標的具體定位。此后會快速校準，并在捕捉到各定位目標點后完成整個參考模型。

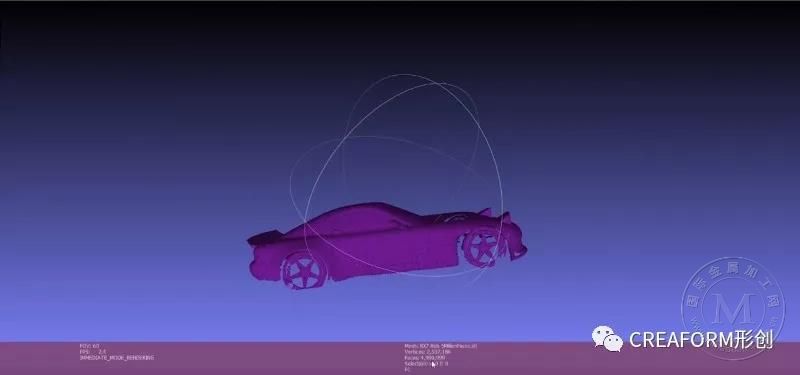

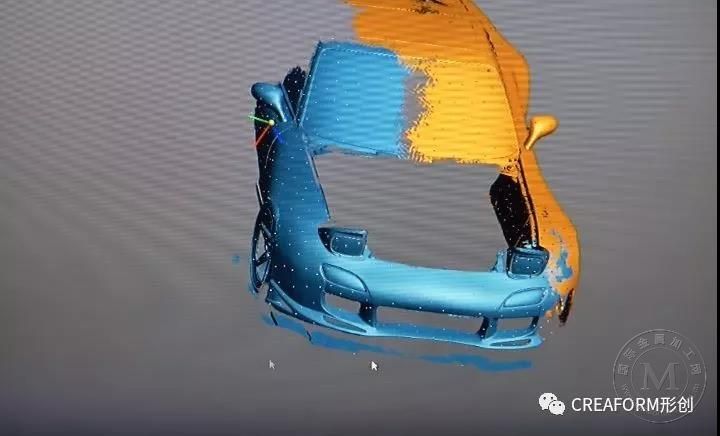

最終，3D 掃描完成啦！ Ahura 項目正式數字化。與 HandySCAN 3D 配套使用的 VXelements 軟件功能同樣強大，包括其自動調整 3D 掃描激光強度的能力。Rob 對整個過程印象相當深刻，評價說：“這么快！模型還如此清晰！簡直太酷了！”他還強調對于整體掃描像汽車這類龐然大物而言，整個掃描體驗僅用時 2 個小時，這的確令人欽佩！

最后 Rob 補充道，他一定會“好好利用”從 Creaform 拿到的 3D 模型文檔，完善 Ahura 項目。
