  • CREAFORM HandySCAN 700 形創手持式三維激光掃描儀在汽車改裝行業的應用
  • 本站編輯:北京中顯恒業儀器儀表有限公司發布日期:2022-05-17 23:55 瀏覽次數:

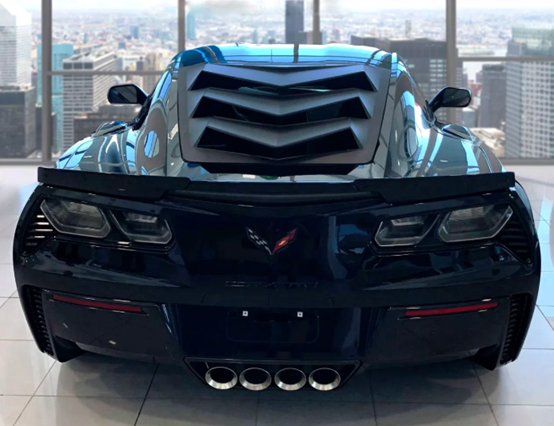

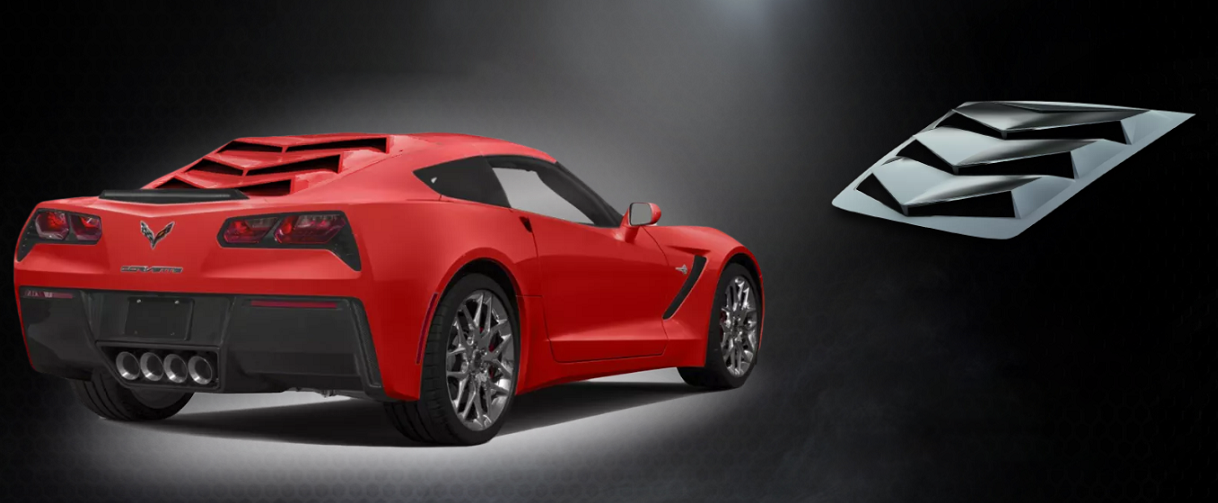

某汽車改造商提供汽車行業的售后零件,他們提供有一系列名為“后窗皮膚”的產品,是一個連接到汽車后窗的開槽面板,它的設計現代化,可以與安裝在跑車上的傳統百葉窗相媲美,可以一下子提升您愛車的逼格,效果如下圖所示。


當他們要為一個新的雪佛蘭車型配置這種后窗面板的時候,找到我們?yōu)樗隽撕蟠暗膾呙瑁⒃趻呙钄?shù)據基礎上逆向表面模型。


傳統方法:

要進行這種后窗改造,傳統工藝需要手動測量并拆下后擋風玻璃,對汽車后窗的輪廓表面進行手動測量,這種方法不但對原車造成破壞,而且困難和耗時的,數據的準確性也無法保證。

解決方案:

然而,我們可以使用我們的3D掃描解決這一問題,以極少的準備工作就可以數字方式復制任何表面。我們選用handyscan700進行此次服務,我們在窗戶上貼上紙以消除透明度,并貼上定位目標。準備好窗口后,我們以0.03mm的精度掃描表面并導出STL文件。在二十分鐘之內就完成此次掃描。

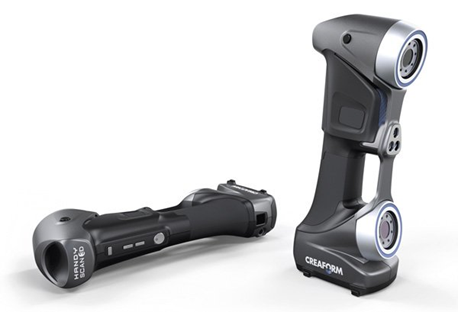

Handyscan 700掃描儀

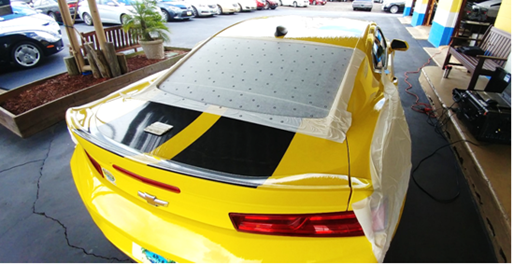

雪佛蘭掃描現場

掃描完成后,我們開始使用Geomagic WrapDesign X對網格文件進行后期處理,刪除雜點和多余數據,進行坐標系對齊等等。這些窗口的邊緣對于客戶來說至關重要,因此我們還對網格的表面進行了建模,并根據掃描數據繪制了窗口的邊緣,重建后窗玻璃的光滑曲面,客戶可以在這一曲面模型基礎上進行后窗面板的設計。

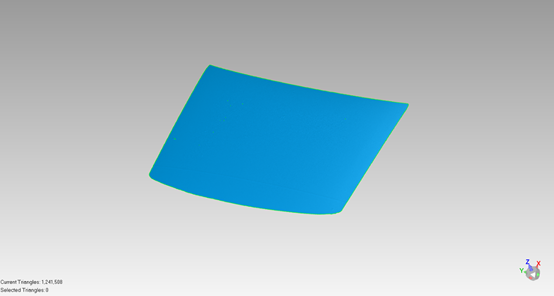

雪佛蘭后窗掃描數據

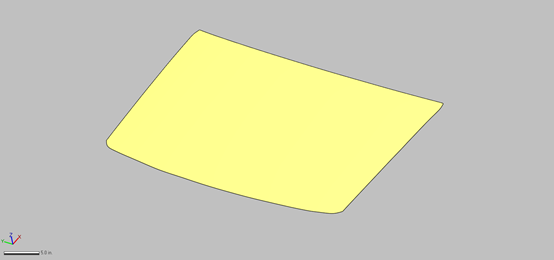

雪佛蘭表面建模

優勢:

我們的三維掃描服務是這類曲面測繪的解決方案,具有如下優勢:

· 無與倫比的準確度

· 快速測繪時間

· 小的準備工作

· 低成本效益

· 高設計質量
